Descrição do Produto

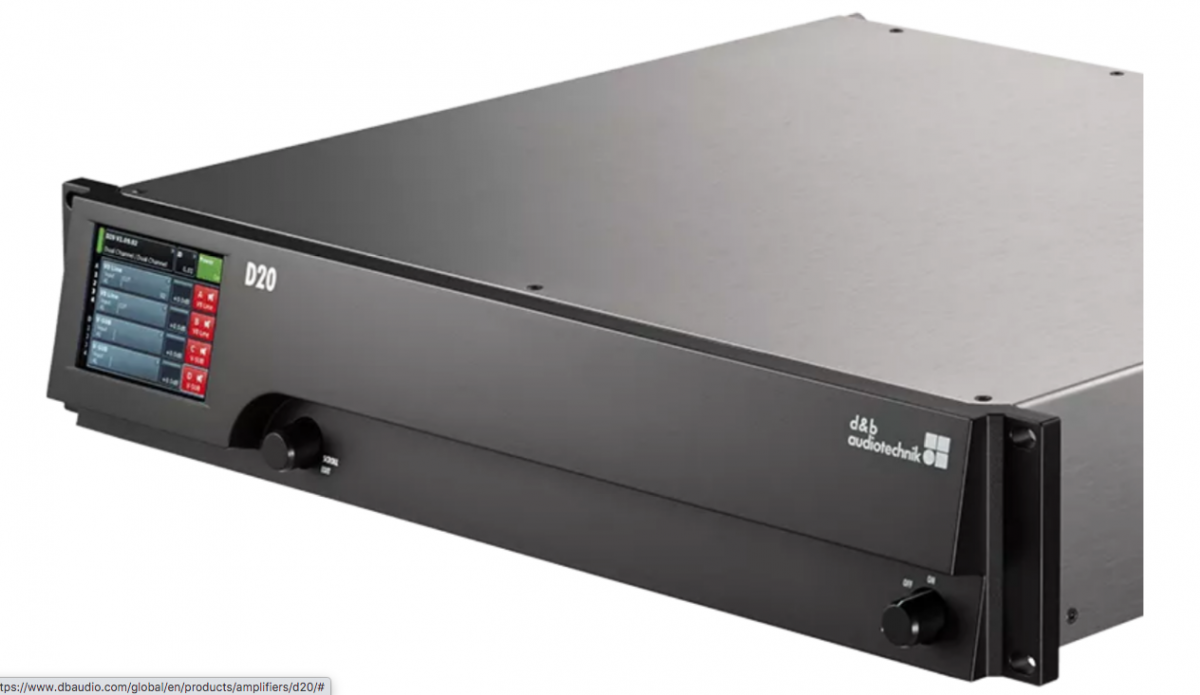

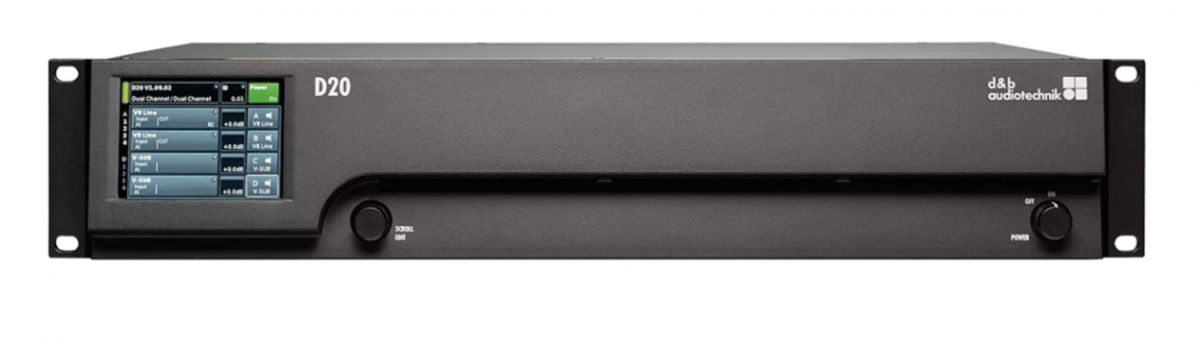

O amplificador D20 de 2 canais e 2 RU é perfeito para aplicações de instalação móvel e permanente que exigem desempenho de nível de pressão sonora baixo a médio (SPL). O D20 possui a mesma plataforma de processamento de sinal digital (DSP) da última geração de amplificadores d & b e contém configurações para todos os alto-falantes d & b, exceto a série J e o monitor M2, além de um modo linear. A capacidade de atraso do sinal permite que configurações definidas pelo usuário de até 10 s (= 3.440 m / 11.286 pés) sejam especificadas e possam ser aplicadas independentemente a cada canal. O mesmo se aplica aos dois EQs de 16 bandas, que fornecem filtragem paramétrica, assimétrica, de prateleira ou Notch opcional. O D20 incorpora uma tela de toque TFT colorida para acesso rápido à estrutura do menu, e o codificador rotativo é usado para fazer ajustes finos. O painel frontal e a tela de toque integrada são inclinados para facilitar as operações quando o amplificador fica abaixo do nível de visão. A proporção igual da entrada do sinal com os canais de saída do amplificador aumenta a flexibilidade na aplicação, especialmente para monitores, preenchimento frontal ou uso do canal de efeitos. A função LoadMatch embutida no amplificador D20 realiza uma compensação elétrica das propriedades do cabo para o alto-falante que está sendo usado. O D20 incorpora amplificadores de classe D que usam uma fonte de alimentação de correção do fator de potência (PFC), adequada para tensões de 100V-240V, 50-60Hz; e mantém uma saída estável quando usado com uma fonte de alimentação fraca ou instável. Um único conector NL8 fornece todas as saídas para cabos de alto-falante com vários núcleos. O modo de canal duplo é alimentado por quatro conectores NL4 individuais e as configurações de saída Mix TOP / SUB e modo ativo de 2 vias também estão disponíveis para os alto-falantes d & b aplicáveis ​​por meio de dois conectores NL4 centrais. Os conectores etherCON e RJ45 permitem o acesso à rede de controle remoto da d & b via OCA / AES70 via Ethernet e via CAN-Bus, respectivamente.

Processamento de sinal digital

2 x equalizador de 16 bandas PEQ / entalhe / com prateleiras / assimétrico

Entradas analógicas e digitais com 0,3 ms de comprimento.

Atraso na configuração de 0,3 a 10.000 ms.

Configurações atuais dois d & b de alta falha (exceto SL Series, J Series, M2) e modo linear

Interruptores de função d & b circuitos de alta falha específicos

Gerador de frequência Ruído rosa ou onda senoidal

Taxa de amostragem 96 kHz / 27 bits ADC / 24 bits DAC

Controles e indicadores

Interruptor de alimentação

Rolar / Editar codificador rotativo digital

Tela sensível ao toque ou tela TFT colorida de 3,5 "/ 320 x 240 pixels

ISP, GR, OVL A / BTFT em núcleos

Conectores

ANALÓGICO DE ENTRADA (A1 - A4) XLR fêmea de 3 pinos

LINK ANALÓGICO (A1 - A4) XLR de 3 pinos

ENTRADA DIGITAL (D1 / 2, D3 / 4) XLR de 3 pinos fêmea AES 3

DIGITAL LINK (saída) XLR de 3 pinos macho

Amostragem digital AES / EBU 48 kHz / 96 kHz

O alto-falante emite A / B / C / DNL4

Misture saída ativa A / B e C / DNL4 TOP / SUB / bidirecional

Saída NL8 de 4 canais

CAN2 x RJ45 paralelo

ETHERNET2 x etherCON®, Ethernet de 10/100 Mbits

Conector elétrico PowerCON®

Dados (ajuste linear com filtro subsônico)

Potência máxima de saída por canal (THD + N <0,5%, todos os canais operacionais)

CF = 6 dB a 4/8 ohms

CF = 12 dB a 4/8 ohms

4 x 1000/800 W

4 x 1600/800 W

Relação S / N (não ponderada, RMS)

Entrada analógica

Entrada digital

> 104 dBr

> 106 dBr

Fonte de energia

Fonte de alimentação de modo comutado de faixa universal com correção de fator de potência ativo (PFC)

Tensão nominal da rede 100 - 240 V, 50 - 60 Hz

Dimensões / Peso

Dimensões (A x L x P) 2 RU x 19 "x 460 mm / 18,1"

Peso 10,8 kg / 23,8 lb
